1. ?核心定義?

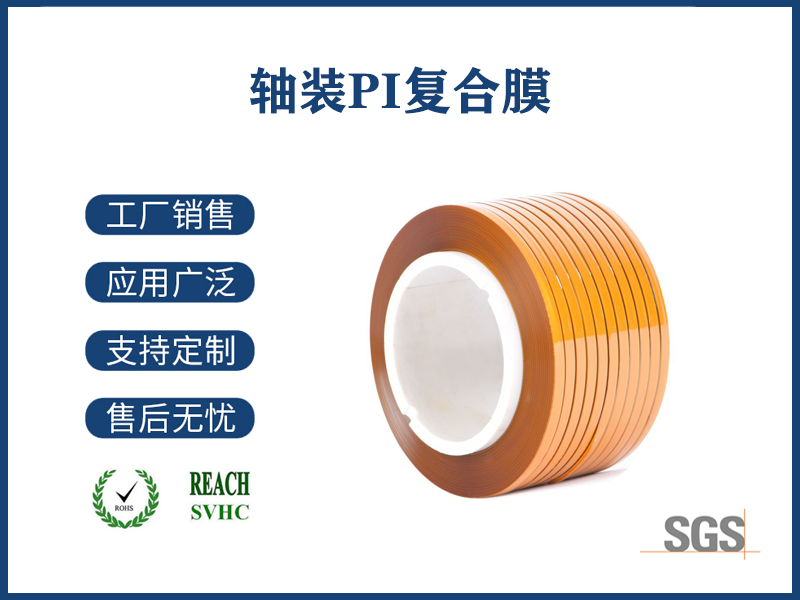

?軸裝PI復合膜?是一種基于?垂直多軸分層復合技術?制備的聚酰亞胺基多功能薄膜材料，通過軸裝設備將PI基膜與金屬箔、纖維增強層、功能涂層等異質材料逐層堆疊，并利用熱熔/熱壓工藝實現高強度界面鍵合。其核心特征包括：
?垂直梯度結構?：從底層（力學增強層）到頂層（功能防護層）的梯度性能設計；
?多維度增強?：螺旋纏繞（抗剪切）與環向纏繞（抗拉伸）協同強化；
?超薄集成?：總厚度可低至10μm，層數可達5-10層（單層厚度1-5μm）。
2. ?工藝原理與設備?
（1）?軸裝復合系統架構?
模塊 | 技術參數/功能 |
?垂直多軸組? | - 主基膜軸（PI膜）+ 輔料軸×4（銅箔/碳纖維/陶瓷涂層） |
?動態熱壓塔? | - 分層溫控（底層350℃→中層280℃→頂層150℃） |
?張力協同系統? | - 磁懸浮閉環張力控制（精度±0.01N） |
?在線檢測單元? | - 激光干涉測厚（精度±0.05μm） |
（2）?工藝流程?
?基膜預處理?：
PI膜等離子活化（Ar/O?混合氣體，功率800W），表面能提升至60mN/m；
涂覆納米SiO?/PI雜化熱熔膠（熔點250-300℃）。
?軸裝逐層復合?：
?底層?：PI膜+碳纖維網（螺旋纏繞±45°，張力5N）；
?中間層?：PI/銅箔復合（環向纏繞90°，張力2N）；
?頂層?：PI+氟化防護涂層（靜電噴涂，厚度1μm）。
?梯度熱壓鍵合?：
底層：350℃/5MPa，熔融滲透碳纖維孔隙；
頂層：150℃/0.5MPa，定型防護層；
真空排氣（微孔尺寸＜0.1μm）。
?冷卻定型?：
梯度降溫（10℃/min），翹曲度＜0.01mm/m；
曲率自適應收卷（動態調節半徑0.5-5mm）。
3. ?性能對比與突破?
性能指標 | 常規PI復合膜 | 軸裝PI復合膜 |
?層間結合力? | 4-6MPa（膠粘劑依賴） | 10-18MPa（熱熔滲透+機械互鎖） |
?面內導熱系數? | 0.2-0.5W/(m·K)（各向同性） | 1.5-3W/(m·K)（碳纖維定向導熱） |
?耐溫交變性? | -196~260℃（200次循環） | -269~450℃（1000次循環無分層） |
?面密度? | ≥25g/m2（5層結構） | ≤15g/m2（10層超薄復合） |
4. ?典型應用場景?
（1）?深空探測可展開天線?
?復合結構?：
底層：PI/碳纖維（抗拉強度＞800MPa）；
中層：PI/銅網格（方阻＜0.1Ω/□）；
頂層：PI/原子氧防護涂層（侵蝕率＜1μg/cm2·h）。
?性能?：
折疊-展開壽命＞1萬次（R=0.2mm），面密度18g/m2；
耐-180℃~150℃交變（月球極區環境模擬）。
（2）?高功率柔性散熱基板?
?納米復合設計?：
軸裝復合PI/垂直石墨烯（面內導熱＞120W/(m·K)）；
銅微柱陣列嵌入（熱通量＞500W/cm2）。
?應用指標?：
5G射頻芯片封裝（厚度50μm，熱阻＜0.5℃·cm2/W）；
彎折半徑0.3mm下性能無衰減。
（3）?固態電池雙極板封裝?
?層構設計?：
導電層：PI/不銹鋼箔復合（接觸電阻＜1mΩ·cm2）；
密封層：PI/玻璃陶瓷共熔（氦泄漏率＜10?? Pa·m3/s）。
?耐久性?：
耐電解液腐蝕（80℃, 6個月），膨脹率＜0.1%；
循環壓力載荷＞10?次（0-10MPa）。
5. ?技術挑戰與創(chuàng )新方案?
挑戰點 | 解決方案 | 驗證指標 |
?層間熱應力累積? | 仿生梯度CTE設計（層間CTE差＜0.5ppm/℃） | 熱循環后分層率＜0.005% |
?超薄層對位偏移? | 激光摩爾紋實時糾偏（分辨率0.1μm） | 100m卷長累積偏移＜2μm |
?高溫界面氧化? | 原位生成Al?O?阻隔層（ALD沉積，厚度5nm） | 400℃氧化增重＜0.01mg/cm2 |
?環?；厥针y題? | 動態共價鍵PI（200℃可解聚回收率＞95%） | 回收材料性能保留率＞90% |
6. ?前沿研究方向?
?4D智能響應膜?：
形狀記憶PI+光熱石墨烯，太陽光觸發自展開（形變率＞300%）；
應用于火星基地可重構輻射屏蔽層。
?量子復合膜?：
PI膜內嵌入量子點/碳納米管異質結，同步實現電磁屏蔽（SE＞60dB）與壓力傳感（靈敏度0.1kPa?1）。
?AI全流程優化?：
數字孿生模擬熱壓應力場，實時調控工藝參數（生產良率＞99.8%）；
深度學習預測材料壽命（誤差＜5%）。
